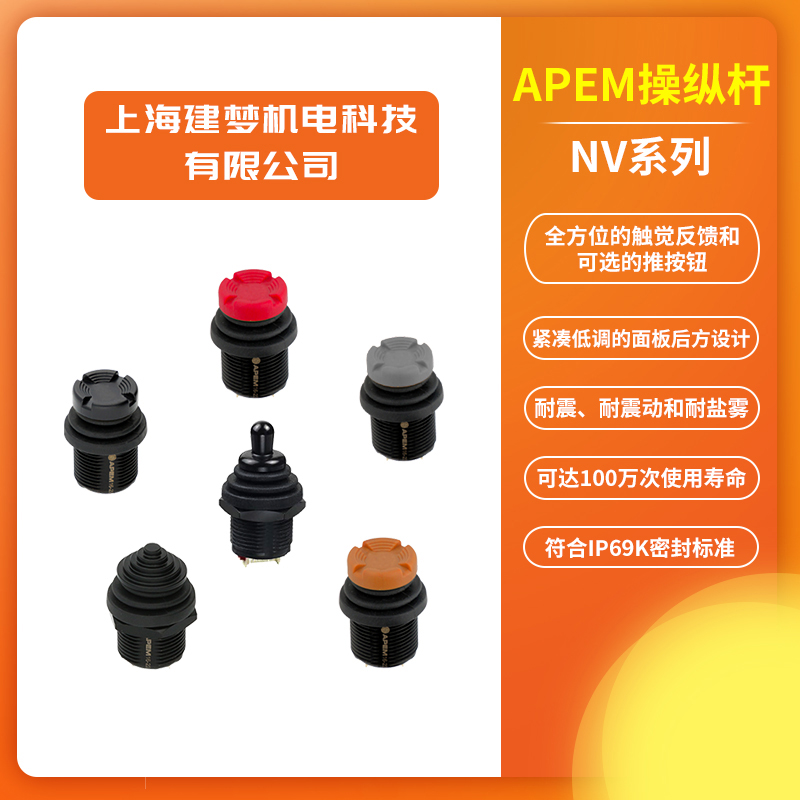

APEM 拇指控制 NV系列 按钮操纵杆

产品描述

NV系列是基于 4 或 5 方向开关的操纵杆（4 方向 + 按钮）。 与目前市场上的大多数导航器相反，NV 系列在 4 个方向和按钮上提供增强的触觉反馈。这导致改进的触觉和与紧凑尺寸（衬套直径 16 毫米）相关的极其精确的控制。凭借其镀铬金属外壳和 IP69K 密封等级，NV系列可承受所有类型的逆境，包括水、霜、灰尘、沙子和碳氢化合物。 NV 系列专为最恶劣的环境而设计，非常坚固，即使在过度冲击或振动时也能保持其触觉效果。

主要特点

•全方位的触觉反馈和可选的推按钮•紧凑低调的面板后方设计•耐震、耐震动和耐盐雾•可达100万次使用寿命•符合IP69K密封标准

主要特征

•面板厚度：1 至 10 毫米（0.039 至 0.393）

环境规格

•前面板密封：根据DIN 40050-9标准，达到IP69K，根据IEC 60529标准，达到IP67；•冲击强度按照IEC 60068-2-27标准进行测试：3个正弦脉冲，300m/s²，3个轴向，持续时间18ms；•随机振动测试按照IEC 60068-2-64标准进行：频率范围10-350Hz；•正弦振动测试按照IEC 60068-2-6标准进行：频率范围10-200Hz，加速度20m/s²，保持时间30分钟；•盐雾测试：按照IEC 60068-2-11/KA标准进行，持续时间96小时；•湿热测试按照IEC 68-2-78标准进行：温度40°C（104°F）相对湿度93%，持续时间10天；•冷热温度循环测试按照IEC 68-2-14/Na标准进行：温度范围-40°C至+85°C（-40°F至+185°F），持续时间10个循环；•工作温度范围：-40°C至+65°C（-40°F至+149°F）

电气规格

•电气功能：4个或5个短暂型常开接触器；•最大电流/电压负载能力：50mA 12V DC；•满负荷电气寿命：1,000,000个方向的循环次数；1,000,000个验证循环次数；•输出：MOLEX 6针插头（参考：53398-0671）；配对插头为Molex 51021-0600

机械规格

•预期寿命：每个方向1百万次循环；•角度行程：12°；•按钮行程：1.5毫米；•操作力：（可根据请求进行定制）方向：4 N ±1 N；验证：11 N ±2 N；•面板厚度：1毫米至10毫米（.0039英寸至.39英寸）；•扭矩：2 Nm最小应用于螺母；•机械强度：开关可以承受任何方向100 N的力；•质量/重量：17.5克±2克（0.6盎司±0.07盎司）

材料

•密封垫：弹性材料；•外壳：黄铜，黑铬镀层；•作动器：ABS材料；•杠杆：钢材；•螺母：黄铜，黑铬镀层；•输出电线（飞线接头）：AWG24，横截面积为0.23平方毫米，符合UL 1213（军用级别）要求

NV系列型号汇总

选型指南
