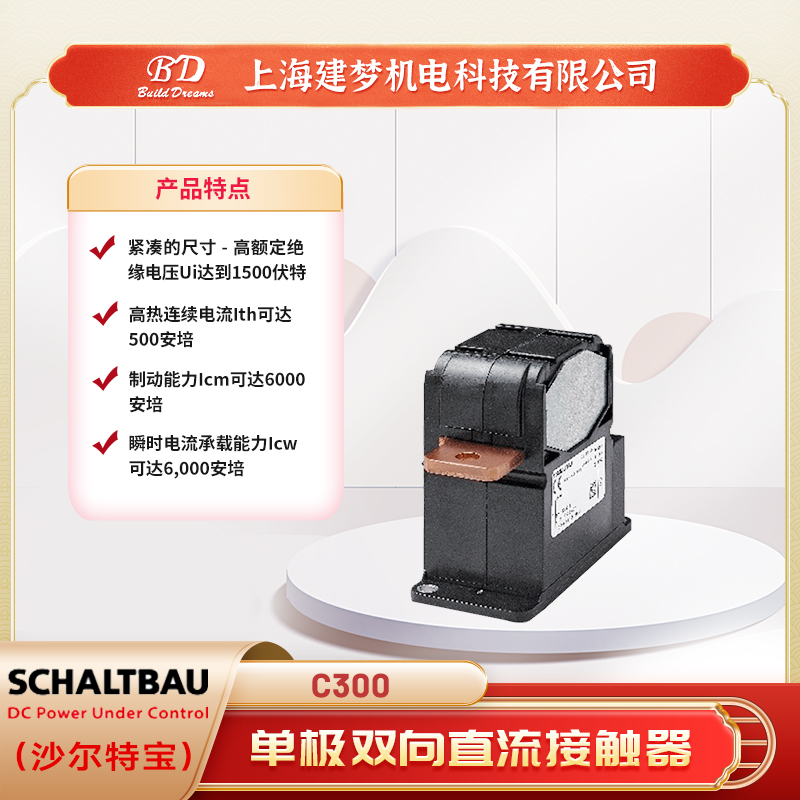

SCHALTBAU 沙尔特宝 C300 电压1500伏 单极常开 双向直流接触器

产品描述

   紧凑型单极常开接触器，适用于额定绝缘电压高达1,500V的交流和直流。制作电流高达6,000A；常规热电流高达500A；短时电流高达6,000A。

   双向直流接触器 C300 可在较小的空间内切换高功率。该极其紧凑的系列具有高达 6,000 安培的接通能力，适用于具有高浪涌电流或高电容的应用。

   所有版本均可连续承载高达 500 安培的电流 在发生短路时，即使是 6,000 安培的电流也可能在没有触点焊接的情况动 20 毫秒。

   这意味着接触器保留其全部功能，在需要时分离大功率：高达 500 安培和高达 1,500 伏 - 无论电流方向如何。这种完全双向性对于具有充电和放电过程的系统非常重要，例如电池存储或电动汽车。其他典型应用包括逆变器中的直流电路、光伏系统中的汇流箱或电池存储系统的管理。

产品特点

●尺寸紧凑 - 高额定绝缘电压Ui可达1500V

●高热连续电流Ith高达500A

●制造能力Icm高达6,000A

●短时载流能力Icw高达6,000A

●完全双向–高性能的可靠断开

●具有镜面接触功能的辅助开关

规格参数

●电压类型：直流双向

●主触点，配置：1 NO

●额定工作电压Ue：1,000 V @ PD31,500 V @ PD2

●额定绝缘电压Ui：1,000 V @ PD31,500 V @ PD2

●额定冲击耐受电压Uimp：8 kV

●污染等级：PD2 / PD3

●过电压类别：OV3

●转换热电流Ith：500 A @ 300 平方毫米, 70°C

●额定短时耐受电流Icw：

6,000 A @ t = 20 ms

< 8,000 A @ t = 5 ms(无接触焊接)

< 25,000 A @ t = 20 ms(接触焊接，无爆炸，无火灾)

●辅助开关：1 个带镜面接触功能的 NC

●线圈电压Us：

12 ... 24 V DC(工作范围10.5 ... 36 V DC)

PWM模块，集成

●安装方向：水平、垂直

●温度范围：-40° C ... +85°C

●机械耐久度：200,000次工作

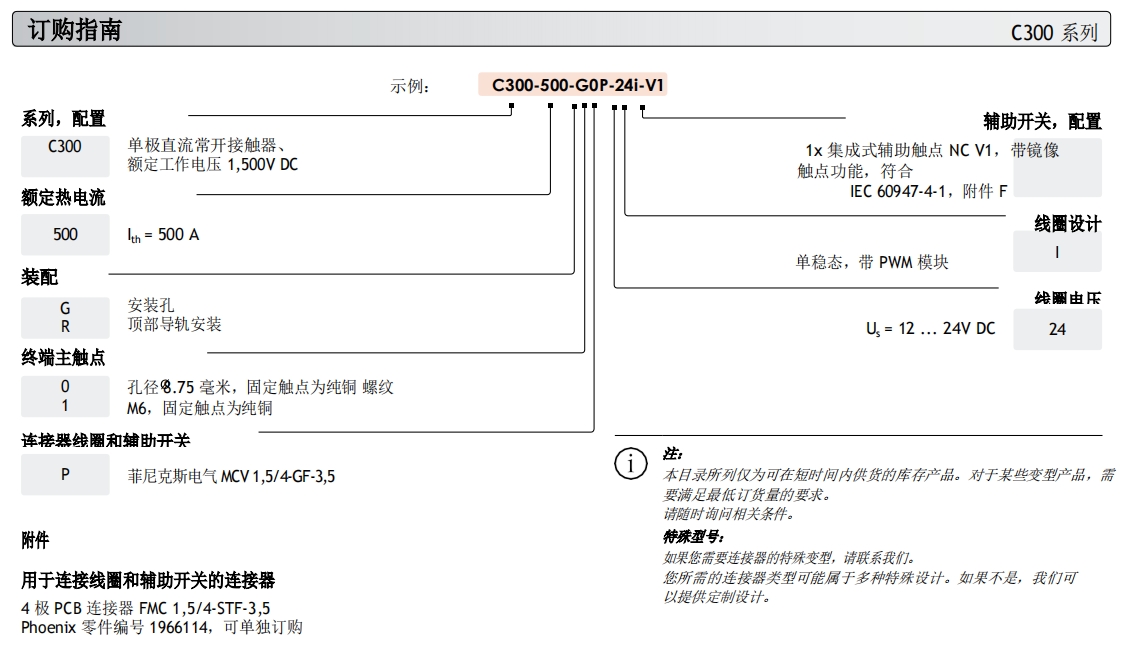

选型指南

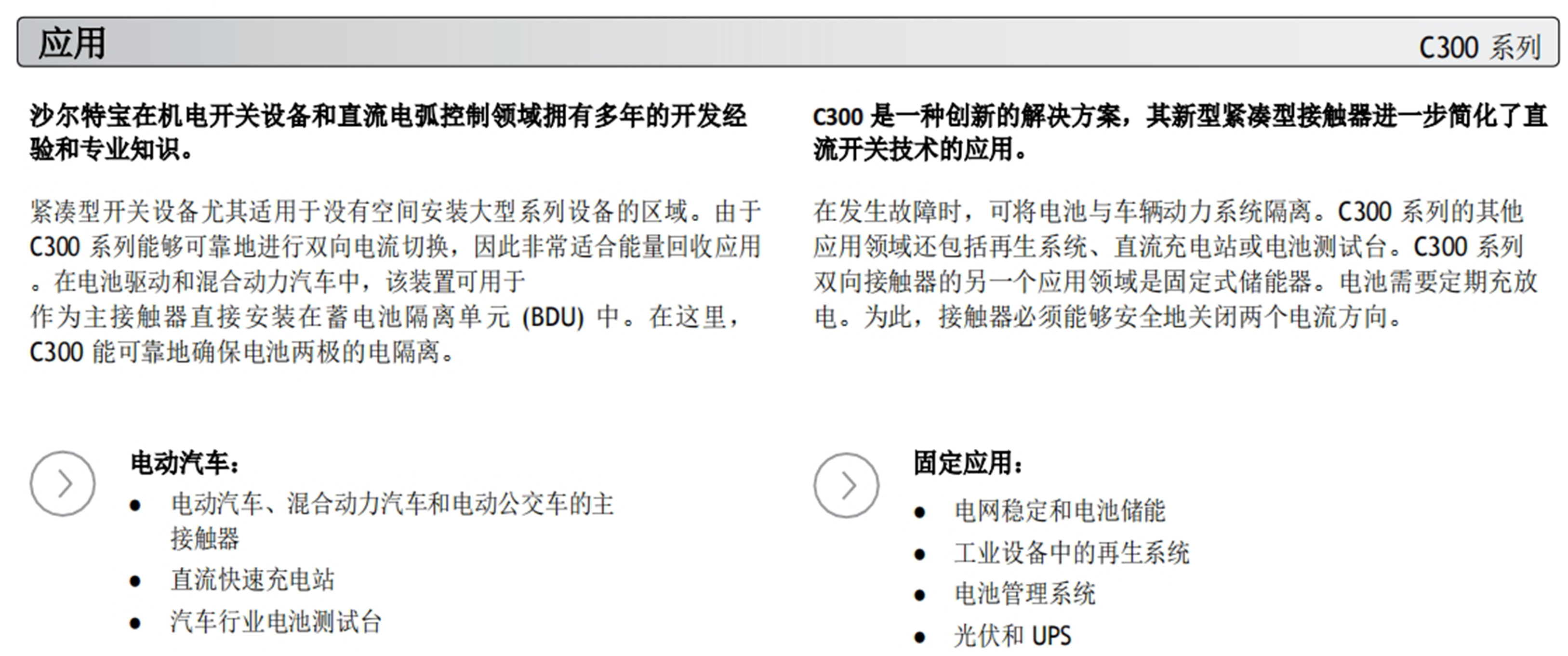

C300应用范围

产品尺寸图
