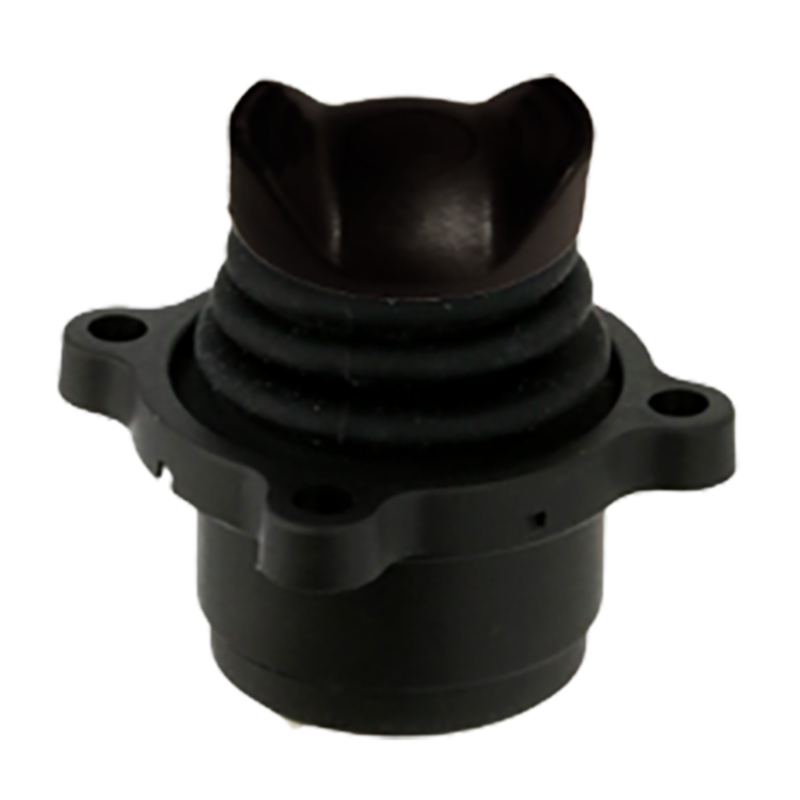

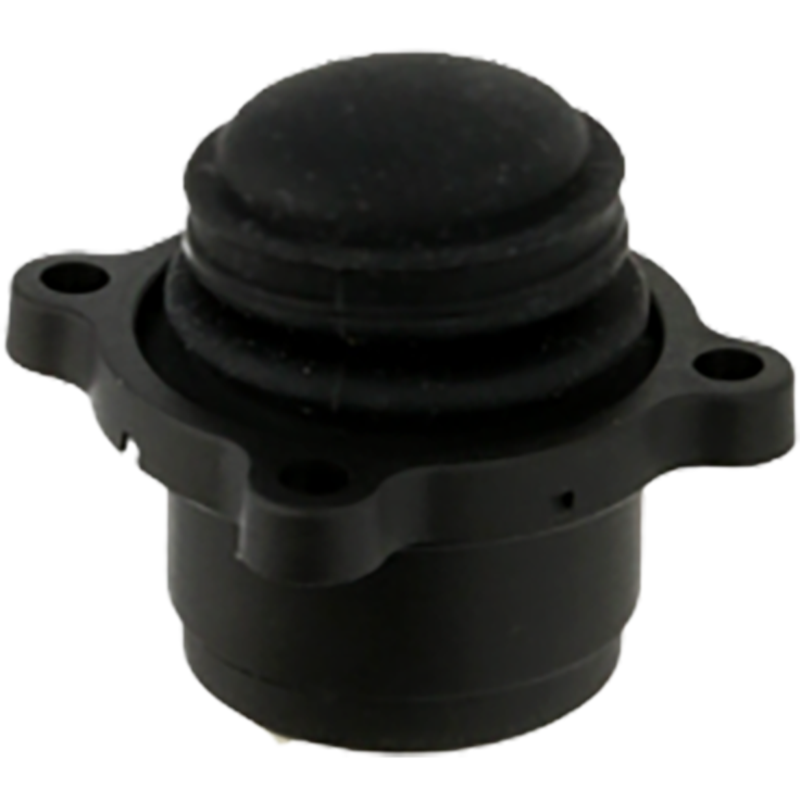

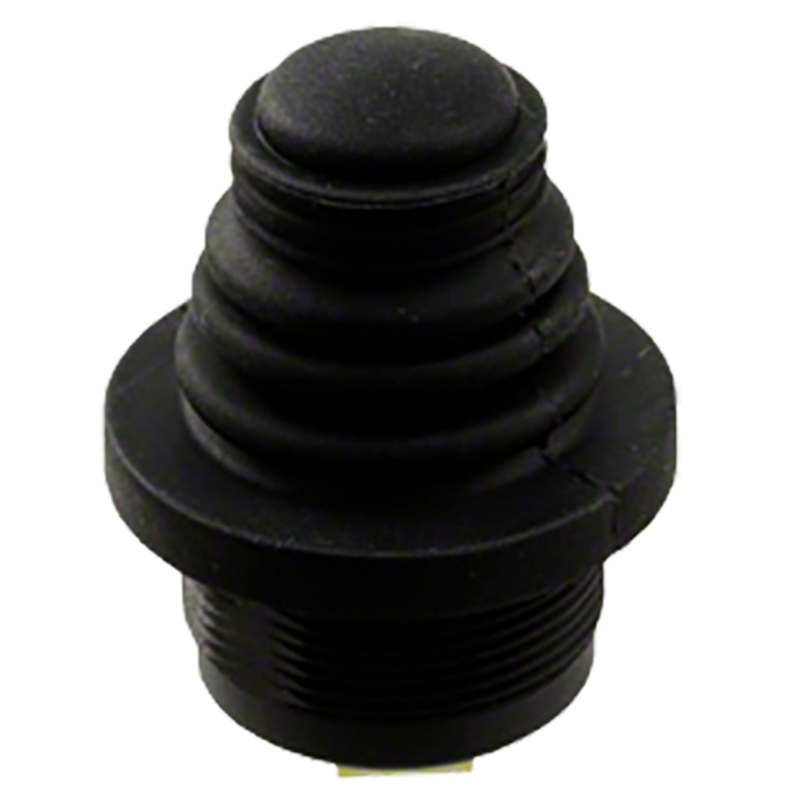

APEM操纵杆 HS系列 拇指控制操纵杆

产品描述

HS 系列微型操纵杆是单杆，MOM-OFF-MOM 微动开关操纵杆。 提供多种按钮样式，HS 系列可指定为 2 向、4 向和5 向操作。

产品特点

• 2、4和5个方向的操作（带有推按钮选项的5个方向）• 正向触觉反馈• MOM-OFF-MOM开关类型• 带连接器的外壳• 多种手柄选项可用

环境规格

●工作温度：-25℃ 至 +80℃（-13℉至+176℉）●存储温度：-30℃ 至 +85℃（-22℉至+185℉）●上面板密封：可达IP67和IP69K（具体取决于安装方式和最终规格）

电气规格

• 电流额定值：金色 - 10 mA @ 30 VDC；银色 - 100 mA @ 30 VDC• 绝缘电阻：最小值100 MΩ（用绝缘电阻计测量，250 VDC）• 耐电压：1分钟内500 VAC• 接触电阻：最大值200 mΩ• 电气功能：Mom-off-mom

机械规格

• 操作力：5.0 N ± 1.0 N（1.12磅力± 0.22磅力）• 最大垂直载荷：200 N（45磅力）• 最大水平载荷：150 N（33.7磅力）• 机械运动角度：30°• 预期寿命：300,000次开关循环• 质量/重量：17克（0.60盎司）（HS1DXXXA选项）•杠杆作用（居中）：弹簧

材料

● 本体：玻璃填充尼龙

● 手柄：

1, 2, 3 - 玻璃填充尼龙

4, 5, 6, 7, 8 - 硅胶

B、C、D - 热塑性弹性体

按钮开关(选购件 6 手柄）

● 电气寿命：100,000 次循环

● 额定值： 50 mA，12 VDC

● 端子： 镀银黄铜

● 触点电阻：最大 100 毫欧

● 绝缘电阻：最小 100 兆欧 500 伏直流

● 绝缘强度：250 VAC /1 分钟

● 触点排列： 1 极 1 投

● 操作力： 1.5 磅力

● 停止力： 最大 3 kgf 垂直静态负载，持续 15 秒

● 工作温度：-25 °C 至 +70 °C （-13 °F 至 +158 °F）

● 存储温度：-30 °C 至 +85 °C （-22 °F 至 +185 °F）

HS系列产品型号汇总

选型指南
