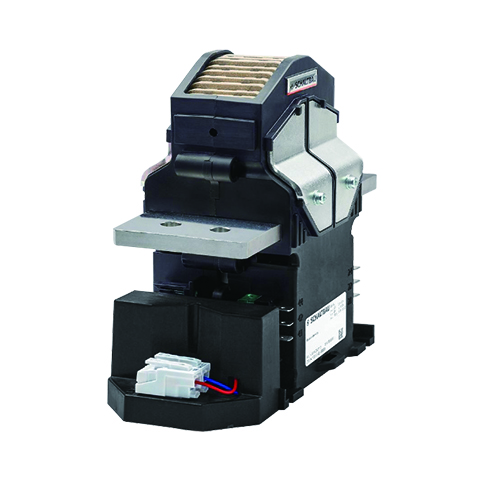

SCHALTBAU 沙尔特宝 C320 1800V 紧凑型 单极常开 双向直流 接触器

产品描述

   紧凑型单极常开接触器，适用于额定绝缘电压高达1,800V的交流和直流。制作电流高达3,000A；常规热电流高达1,000A；短时电流高达4,500A。

   C320 系列的双向直流接触器扩展了成功的 C310 和 C360 系列的应用范围。紧凑型设备可切换更高的功率。该接触器的额定短路接通能力高达 3,000 安培，适用于高浪涌电流的应用。这些设备可以永久传导高达 1,000 安培的电流 - 这要归功于高接触力和主接触系统中的热量明显减少。在发生短路时，多达 4,500 安培的电流可能会在不接触点焊接的情况动 100 毫秒。这意味着接触器保留其全部功能，以便在需要时断开大功率，无论电流方向如何。这种出色的分断能力是通过具有大尺寸气隙的高效陶瓷电弧室实现的。

产品特点

●紧凑的尺寸 - 高额定绝缘电压Ui高达1,800V

●高热连续电流Ith达1000A

●高接通能力Icm达3,000A，并具有出色的分断能力

●通过精密的线圈节省电路实现低能耗和低发热

●完全双向 — 安全断开高功率

●具有镜面接触功能的辅助开关

规格参数

●电压类型：直流双向

●主触点，配置：1 NO

●额定工作电压Ue：C320K/1000: 1500 VC320S/1000: 60 V

●额定绝缘电压Ui：1800 V

●额定冲击耐受电压Uimp：10 kV

●污染等级：PD3

●过电压类别：OV3

●额定热电流Ith：1,000A @ 60℃

●额定短时耐受电流Icw：4,500A @ t = 100 ms

●分断能力：

C320K/1000: 30次操作 @ Ue=1,500 V / Ie = 800 A / L/R: 0,15 ms；

C320S/1000: 30次操作 @ Ue=60 V / Ie=2,200 A(更多内容可在目录中找到)

●辅助开关：4倍SPDT最大值。带镜像接触功能，单断点速动开关S870:AC-15:230 VAC/1.5a；DC-13: 60伏直流电/0.5安

●线圈电压Us： 24 V DC

●线圈公差：16 ... 36 V DC

●安装方向：水平、垂直(请勿倒置安装)

●温度范围 ：-40° C - +60℃

●机械耐久：1,000,000次操作周期

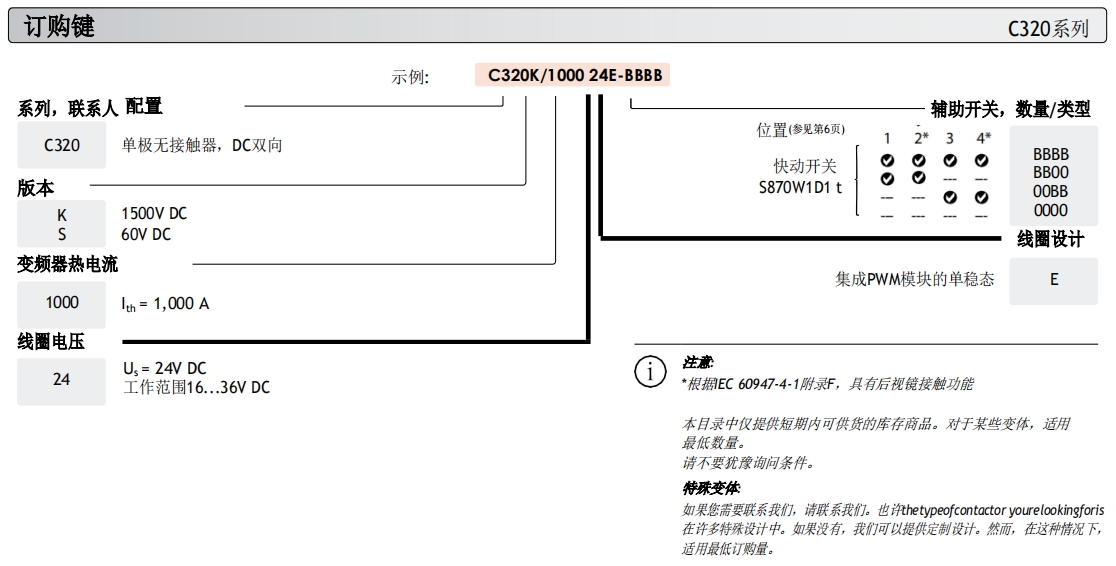

选型指南

C320应用范围
