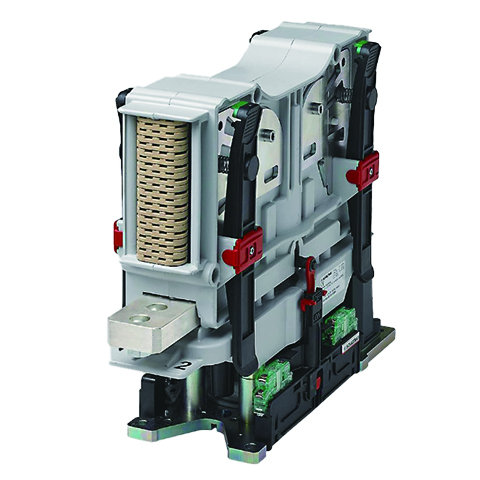

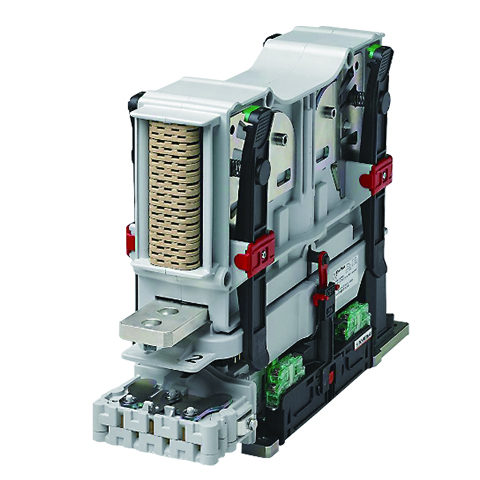

SCHALTBAU CP系列 单极双向高压接触器 隔离开关 直流转换开关



产品描述



   单极双向高压接触器、隔离开关、直流转换开关和电源转换器的交流。额定绝缘电压高达 4,800 V，连续热电流高达 2,000 A。



   凭借 CP 系列，沙尔特宝再次为开关设备市场引入了一个创新概念。电弧处理完全由永磁井喷完成。这项专利技术确保了完全双向的分断能力和更紧凑的设计。通过减小尺寸和重量，我们为您节省了宝贵的空间。



   通用设备可配置为常开/常闭接触器、隔离开关或转换开关。这使我们能够灵活地应对不断变化的客户需求。高开关功能和可靠性确保了实用且经济高效的操作。



   创新技术、紧凑设计和高通用性的结合使 CP 功率接触器特别适用于铁路和工业应用。由于其独特的模块化设计，新产品系列包括各种可能的配置，可满足广泛的应用。



产品特点



创新设计

●易于配置为常开/常闭接触器、隔离开关或转换开关

●直流双向或交流，最大60赫兹。

●完全永磁井喷 – 由于有效的电弧处理，无临界电流和主触点系统低磨损

●高接合能力，也可用作隔离开关和转换开关

●总拥有成本低，模块化和紧凑



主接触系统

●常规热电流：600 A/ 1,200 A/ 2,000 A

●额定电压：1,5 kV，3 kV

●双断触点

●1极版本



易于维护

●主触点Peak免工具检查

●电弧室的免工具更换



规格参数

●电压类型 直流（双向），交流（f < 60 Hz）

●主要触点，配置：

CP11: 1x, SPST-NO

CP21: 1x, SPST-NC

CP31: 1x, SPDT-DB

●额定电压Un：1,500V或3,000V

●额定工作电压Ue：1,800V或3,600V

●额定绝缘电压UNm：3,000V或4,800V

●额定冲击耐受电压UNi：15 kV或30 kV

●污染等级：PD3

●过电压类别：OV3

●转换热电流Ith：600A, 1,200A或2,000A

●利用率类别：A2

●额定短时耐受电流Icw：Max 15kA,特定系列

●接触材料的主要触点：AgSnO2

●预充电接触器：

CPP系列，可选

CP11xx20: 集成式，工厂安装

CP11xx12: 集成式，工厂安装

CP11xx06: 分开，安装在客户端

●高压放电触点：CPD，可选

●辅助触点最多4个，不含高压放电触点：

1x S870 (a1)

1x S870 (b0)

2x S826

4x S826

●线圈电压Us：

24 / 36...60 / 72...110 V

DC单声道或双稳态，集成PWM模块

●线圈公差 -30% ... +25％ Us

●线圈功耗:

吸入：Max 225W @ Max250ms

保持：<10 W

●线圈抑制:集成PWM模块(带抑制二极管的电子线圈控制器)

●机械寿命:

线圈设计单稳态： > 100万个工作周期

线圈设计双稳态： > 200.000次工作循环

●振动/冲击（IEC 61373）:第1类，B级

●安装方向:水平、垂直(请勿颠倒安装)

●IP等级（IEC 60529）IP00

●温度范围:-40 °C ... +70℃

●存储温度:-40 °C ... +85℃

●重量：特定系列



选型指南





CP系列应用范围

●主接触器，可选配预充电接触器和高压放电触点，用于牵引变流器和辅助设备的逆变器。●用于机车和动车组列车中各种移动应用的开关设备。

●用于各种固定应用的开关设备 光伏系统、风力涡轮机、起重机、焊接系统、采矿。

●用于配置电气系统的开关设备，例如从各种能源中进行选择，为多系统操作配置滤波器或连接/断开直流母线。
